Вопрос: При вводе в здание можно использовать глухие металлические лотки?
Ответ: Использовать глухие металлические лотки при прокладке внутри здания при длине до 5м допускается. При прокладке длиной более 5м, необходимо обеспечить работоспособность кабельной коммуникации в соответствии с ГОСТ Р 53316 в течение времени, необходимого для выполнения СПЗ своих функций. Данные требования отражены п.5.1 СП 6.13130.2025.
Вопрос: Если встроенная в комплекс ТП и ГРЩ, панель ПЭСПЗ откуда подключать, от вводных панелей ГРЩ или допустимо от вводных панелей ВРУ здания?
Ответ: В логике требований п.5.1 СП 6.13130.2025, следует подключить панель ПЭСПЗ от вводных панелей ГРЩ.
Вопрос: На лифты теперь надо ставить инверторы и АКБ?! / Чем обусловлено время работы ИБП 2 часа для лифтов ПБ?
Ответ: При отнесении лифта к СПЗ и высотой здания более 50м, лифт должен «получать» электроснабжение от трех источников электроснабжения, при использовании в качестве третьего ИБП, время его автономной работы должно быть не менее 2 часа. Данные требования отражены в примечании 3 таб.6.1 и п.7 таб.6.2 СП 6.13130.2025.
Вопрос: При питании от ПЭСПЗ заградительных огней, обязательно применять кабель FR?
Ответ: Заградительные огни не относятся к СПЗ, по определению указанному в п.3.36 СП 6.13130.2025, выполнение изоляции c индексом FR не обязательно
Вопрос: В ГОСТ на НКУ прописано требование включать счётчики ээ только при токах, которые не может пропустить счётчик прямого включения. Конфликт с ГОСТом НКУ получается?
Ответ: Не указан какой ГОСТ. В любом случаи при противоречиях требования СП 6.13130.2025 важнее. Требование на запрет включение счетчика прямого включения приведено п.5.25 СП 6.13130.2025.

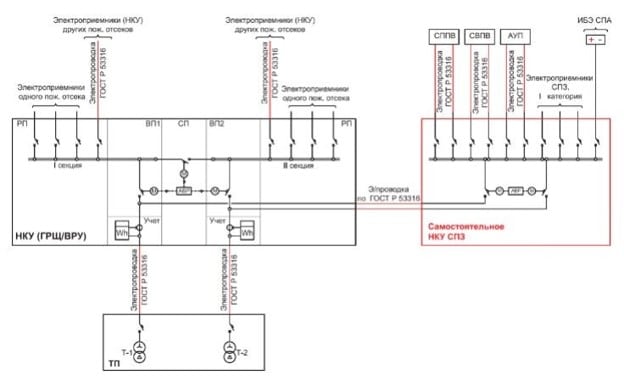

Вопрос: Как правильно организовать питание вновь проектируемого отдельного НКУ СПЗ в существующем здании подстанции, в котором стоят трансформаторы 2МВА 10/0,4кВ и соединение в ВРУ выполнено шинными мостами?
Ответ: Необходимо присоединить между коммутационным аппаратом и защитным аппаратом в ВРУ, в соответствии с требованиями п.5.1 СП 6.13130.2025. При ответвлениях более 6м, необходимо установить аппарат защиты, например, автоматический выключатель, в начале ответвления, по требованию п.3.1.16 ПУЭ. Данный аппарат достаточно настроить на отключение минимального тока короткого замыкания в конце ответвления, в соответствии с требованиям п.3.1.8 ПУЭ, при обязательно необходимо выполнить защиту КЛ ответвления от перегрузки в конце линии по требованию 433.2.2 ГОСТ Р 50571.4.43-2012.
Вопрос: Почему на схеме узлы учета на вводе без защиты?
Ответ: Данный вопрос не относится к компетенции экспертной организации, однако, необходимо соблюдать требования п. 1.5.36 ПУЭ для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом. Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока
Вопрос: Нужно в местах отвода к самостоятельному НКУ с АВР ставить аппараты защиты? Нужно ли устанавливать АВ для защиты КЛ питающих НКУ СПЗ в случае её удаленности от ВРУ (ГРЩ) более 3м?
Ответ: Если длина ответвлений на АВР превышает 3м, необходимо предусмотреть защиту в начале ответвления или проверить на отключение, аппаратов защиты в ТП, по минимальному току к.з. в конце ответвлений, по п.433.2.2 ГОСТ Р 50571.4.43-2012.. При неиспользовании аппарата защиты в начале ответвления, ее длина не должна превышать 6 м –п.3.1.116 ПУЭ.
Вопрос: Линии, например, СОУЭ должны сохранять работоспособность в случае пожара в течение часа?
Ответ: Согласно п. 6.17 СП 6.13130.2025. Минимальное время работоспособности электропроводок и линий связи СПЗ в соответствии с ГОСТ Р 53316, необходимое для выполнения СПЗ своих функций, должно составлять не менее значений времени, приведенных в таблице 6.2
В Таблице 6.2 Минимальное время работоспособности электропроводок определены от 0,25часа до 2-х часов –лифты для транспортировки подразделений пожарной охраны
Вопрос: Кабели от РТП (ТП) до РТП (РУ) должны применяться с индексом «FR» — это как понимать? (п.5.1).
Ответ: На данный вопрос требует более детальной проработки, с привлечением смежного эксперта по ПБ и отправке уточняющего письма разработчикам СП 6.13130.2025. После получения ответа и его анализа будет дан ответ на поставленный вопрос.
Вопрос: Рассматриваются ли комплектные щиты управления вентиляторами ДУ как самостоятельные НКУ с АВР?
Ответ: Комплектные щиты ДУ не относиться к НКУ СПЗ, в соответствии с СП 6.13130.2025.
Вопрос: Автоматы на двигатели ПДУ тогда должны быть с электронными расцепителями?
Ответ: В соответствии с требованиями п.5.12, следует применять автоматические выключатели без теплового расцепителя и(или) выполнять проверку по пусковому режиму. По электронному расцепителю требований в СП 6.13130.2025 нет.
Вопрос: Допускается ли прокладка кабельных линий СПЗ и кабельных линий, не относящихся к СПЗ, в одном вертикальном стояке (замкнутом канале строительной конструкции) многоквартирного дома, и при каких условиях?
Ответ: П. 6.13 СП 6.13130.2025 Электропроводки и линии связи СПЗ, выполненные кабелями и проложенные вертикально через противопожарные преграды (перекрытия), должны размещаться в кабельных шахтах, замкнутых каналах строительных конструкций или в каналах строительных конструкций, защищенных огнестойким коробом в соответствии с ГОСТ Р 53316.
Допускается выделение места прокладки электропроводки и линии связи, в том числе СПЗ, от помещения противопожарными преградами (стенами, перегородками) с пределом огнестойкости не ниже соответствующего степени огнестойкости ограждающих конструкций пожарного отсека, в котором они расположены, с заполнением проемов и устройством узлов пересечения (кабельных проходок) при условии сохранения нормативной ширины пути эвакуации.
Значит, вертикальную прокладку кабельных линий СПЗ следует выполнять в защищенных огнестойких коробах в соответствии с ГОСТ Р 5331 (время работоспособности СПЗ)
Вопрос: Означает ли указание п.5.4 о применении автономных резервных источников (например, ДГУ), что независимо от выделения части мощности по ТУ по 1 категории, ДГУ на СПЗ нужно применять в любом случае?
Ответ: В соответствии с требованиями п. 5.4 СП 6.13130.2025. На объектах, электроприемники которых отнесены ко II категории электроприемников по надежности электроснабжения, питание электроприемников СПЗ должно осуществляться от самостоятельного НКУ с АВР по I категории электроприемников по надежности электроснабжения. В случаи перерыва питания необходимо обеспечить питание от ИБЭ. Данное требование дополнительно распространяется в случаи использования второго источника электроснабжения, находящегося без напряжения, например, ДЭС и на время запуска которого необходимо использовать ИБЭ.
Вопрос: А как быть со счётчиками в случае питания ПЭСПЗ напряжением 230В?
Ответ: Предлагается использовать типовые схемы, указанные в приложении А СП 6.13130.2025, там применяется учет электроэнергии на вводе и, в том числе и учитывает нагрузки СПЗ.
Вопрос: Вы не упоминали про противопожарное УЗО, применяемое на ввода. Сейчас противопожарное УЗО применяется?
Ответ: Использование УЗО регламентируется п.7.14 СП 6.13130.2025.
Вопрос: Скажите, пжлста, в СТУ ПБ часто стали прописывать, чтобы транзитные кабели через другой ПО прокладывались именно в глухих коробах. Но в нормах ничего не нашла, что скажете?
Ответ: Да, правомерно. Согласно п. 7.6 СП 6.13130.2025 Транзитные электропроводки, выполненные кабелями и проложенные через помещения категорий по пожарной опасности В1-В3, в том числе ответственных потребителей I категории электроприемников по надежности электроснабжения, должны сохранять работоспособность в соответствии с ГОСТ Р 53316 в течение времени не менее соответствующего пределу огнестойкости пересекаемой противопожарной преграды. П. 7.10 СП 6.13130.2025 В качестве конструктивной огнезащиты и/или сборных конструкций в соответствии с пунктом 7.9 настоящего свода правил могут быть применены технические решения, обеспечивающие требуемые эксплуатационные характеристики кабелей, а также требуемую работоспособность электропроводок в соответствии с ГОСТ Р 53316 при условии сокращения в их конструкции элементов вентиляционных систем (вентиляционных блоков) и ревизионных люков.
Вопрос: Для объектов по третьей категории электроснабжения, вы озвучили требование применять ИБП для устройств СПС. В резервированных источниках питания СПС и так применяются ИБП, нужно ли ИБП в панели ПЭСПЗ?
Ответ: При наличии устройств ИБП в источниках питания СПС, дополнительно учитывать ее емкость в ИБП СПЗ нет необходимости. Если от НКУ СПЗ и (или) ПЭСПЗ получает электроснабжение только прибор СПС с ИБП, дополнительный ИБП использовать, так же нет необходимости. Данное заключение вытекает из п.5.5 СП 6.13130.2025.
Вопрос: Почему ДЭС в СП6 разрешена, если в ПУЭ она не является НИП?
Ответ: ДЭС находящуюся в резерве нельзя рассматривать в качестве независимого источника питания, в соответствии с определением п. 1.2.10 ПУЭ. На время запуска необходимо предусмотреть источник бесперебойного питания, в соответствии с п. 5.5 СП 6.13130.2025, так как схема работает по III категории надежности электроснабжения.
Вопрос: Вопрос. У нас есть единая шахта (кабельный стояк) в них укладывается для лотка для кабелей СПЗ и не СПЗ, отверстие пенится с нужной огнестойкостью. Допускается ли такое или для кабелей СПЗ нужна отд.?
Ответ: Согласно п. 6.13 СП 6.13130.2025 Электропроводки и линии связи СПЗ, выполненные кабелями и проложенные вертикально через противопожарные преграды (перекрытия), должны размещаться в кабельных шахтах, замкнутых каналах строительных конструкций или в каналах строительных конструкций, защищенных огнестойким коробом в соответствии с ГОСТ Р 53316.
Допускается выделение места прокладки электропроводки и линии связи, в том числе СПЗ, от помещения противопожарными преградами (стенами, перегородками) с пределом огнестойкости не ниже соответствующего степени огнестойкости ограждающих конструкций пожарного отсека, в котором они расположены, с заполнением проемов и устройством узлов пересечения (кабельных проходок)
Вопрос: Или для кабелей СПЗ нужна отдельная ниша?
Ответ: Допускается выделение места прокладки электропроводки и линии связи, в том числе СПЗ, от помещения противопожарными преградами (стенами, перегородками) с пределом огнестойкости не ниже соответствующего степени огнестойкости ограждающих конструкций пожарного отсека, в котором они расположены, с заполнением проемов и устройством узлов пересечения (кабельных проходок)
Вопрос: Допускается ли установка отдельностоящих ЩАП (заводского изготовления) вместо АВР встроенного в НКУ СПЗ?
Ответ: АВР необходимо «встраивать» в щиты НКУ СПЗ, ПЭСПЗ. Использование отдельностоящих ЩАП не допустимо, в соответствии с п.5 СП 6.13130.2025 и типовыми схемами приложения А.
Вопрос: СП134 регламентирует заполнение кабелями на 60%, а СП 76 на 40%, а с индексом нг можно на 100%. Это верно? Ведь ГОСТ на испытания регламентирует заполнение на 15%. И сертификат на нераспространение испытаний?
Ответ: ГОСТ Р 56555-2015 п. 5.5.3.1 при испытаниях электромонтажных погонажных изделий их заполняют на 15% - это требование относится к испытаниям погонажных изделий. СП 76.13330.2016 п. 1.1 распространяются на электрические подстанции, распределительные пункты, воздушные линии электропередачи и кабельные линий напряжением до 220 кВ, релейной защиты, силового электрооборудования, внутреннего и наружного электрического освещения, заземляющих устройств - не относится к сетям связи. Для прокладки сетей связи применяем СП 134.1330.2022 п. 7.3.2. Коэффициент заполнения этих устройств должен быть не более 0,6.
Вопрос: На вертикальные ОКЛ прокладываемые в КЭТ УЭРМ, или на лотках должны соблюдать требования работоспособности для лифтов ПП 120мин. Необходимы Сертификаты на ОКЛ именно на ОКЛ на вертикальную прокладку н?
Ответ: Сертификат на ОКЛ на вертикальную прокладку, наверное, не существует – нужен : Сертификат на ОКЛ 120мин
Вопрос: У нас есть единая шахта (кабельный стояк) в них укладывается для лотка для кабелей СПЗ и не СПЗ, отверстие пенится с нужной огнестойкостью. Допускается ли такое или для кабелей СПЗ нужна отд. ниша?
Ответ: Согласно п. 6.13 СП 6.13130.2025 Электропроводки и линии связи СПЗ, выполненные кабелями и проложенные вертикально через противопожарные преграды (перекрытия), должны размещаться в кабельных шахтах, замкнутых каналах строительных конструкций или в каналах строительных конструкций, защищенных огнестойким коробом в соответствии с ГОСТ Р 53316.
Допускается выделение места прокладки электропроводки и линии связи, в том числе СПЗ, от помещения противопожарными преградами (стенами, перегородками) с пределом огнестойкости не ниже соответствующего степени огнестойкости ограждающих конструкций пожарного отсека, в котором они расположены, с заполнением проемов и устройством узлов пересечения (кабельных проходок)
Вопрос: Допускается ли прокладка кабелей рабочего и аварийного освещения в одном перфорированном лотке через сплошную перегородку?
Ответ: Нет, не допускается. Согласно п. 6.7 СП 6.13130.2025 Не допускается параллельная прокладка электропроводок и линий связи СПЗ с электропроводками других систем, не относящихся к СПЗ, в одном кабельном коробе или лотке, а также в системах кабельных коробов и лотков, объединенных одним узлом крепления к строительной конструкции
Вопрос В одной нише из огнестойких материалов прокладываются два металлических короба — СПЗ и не СПЗ. Допустимо? Нужно ли при этом иметь сертификат ОКЛ, если мы прокладываем в нише из огнестойких материалов?
Ответ: Да, нужно. Согласно п. 6.13 СП 6.13130.2025 Электропроводки и линии связи СПЗ, выполненные кабелями и проложенные вертикально через противопожарные преграды (перекрытия), должны размещаться в кабельных шахтах, замкнутых каналах строительных конструкций или в каналах строительных конструкций, защищенных огнестойким коробом в соответствии с ГОСТ Р 53316 Сохранение работоспособности в условиях стандартного температурного режима пожара. Методы испытаний
Вопрос: Столкнулись с трудностями согласования у местного энергосбыта измерительных трансформаторов на вводе ПЭСПЗ. Сказали выбирать по следующему номиналу таблицы относительно расчётного рабочего режима и режима пожар с запуском установок дымоудаления. Дескать ТТ недогружены в нормальном режиме.
Ответ: Для выхода из сложившейся ситуации, можно использовать разделения нагрузки СПЗ, на постоянно находящуюся в работе и работающую только в режиме пожар. При этом можно использовать два учета электроэнергии.
Вопрос: Подскажите пожалуйста как трактовать пункт 5.1 СП 6.13130.2025 5.1 Длина взаиморезервируемых кабелей от места ввода в здание до электропомещения, с размещенным в них НКУ, должна составлять не более 5 м. При реконструкции систем электроснабжения существующих зданий допускается применение длин кабелей по фактическому расположению помещений электрощитовых. Кабели должны прокладываться по разным трассам или в раздельных каналах строительных или сборных конструкциях?
Более 5 м от места ввода кабелей в здание данные кабели должны прокладываться в металлических трубах или в раздельных каналах строительных или сборных конструкций в соответствии с ГОСТ Р 53316. Допускается не использовать металлические трубы в случае прокладки взаиморезервируемых бронированных кабелей, сохраняющих работоспособность в соответствии с ГОСТ Р 53316 в течение времени, необходимого для выполнения СПЗ своих функций.Речь идет о длине не более 5 метров про кабели от ТП до НКУ или НКУ для самостоятельного НКУ СПЗ.
и второй вопрос тоже пункт 5.1. Это допущение применимо только для реконструкции зданий или для вновь строящихся тоже допустимо. В случае прокладки кабелей по подвальным помещениям и по помещениям подземных этажей до электропомещения с размещенным в них НКУ на расстоянии более 5 м от места ввода кабелей в здание данные кабели должны прокладываться в металлических трубах или в раздельных каналах строительных или сборных конструкций в соответствии с ГОСТ Р 53316. Допускается не использовать металлические трубы в случае прокладки взаиморезервируемых бронированных кабелей, сохраняющих работоспособность в соответствии с ГОСТ Р 53316 в течение времени, необходимого для выполнения СПЗ своих функций.
Ответ:
По первому вопросу имеется ввиду длина питающих КЛ, проложенных в здании, от места ввода в здание до ВРУ, ГРЩ, НКУ здания.
По второму вопросу, в п.5.1 СП 6.13130.2025, указаны инженерно-технические решения которые необходимо применить для питающих кабельных линий, в случаи если их длина более 5м, для всех зданий и сооружений, в независимости от того стояться они или являются существующие.
